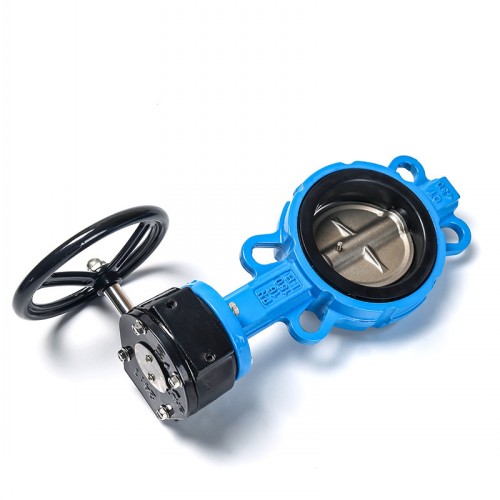

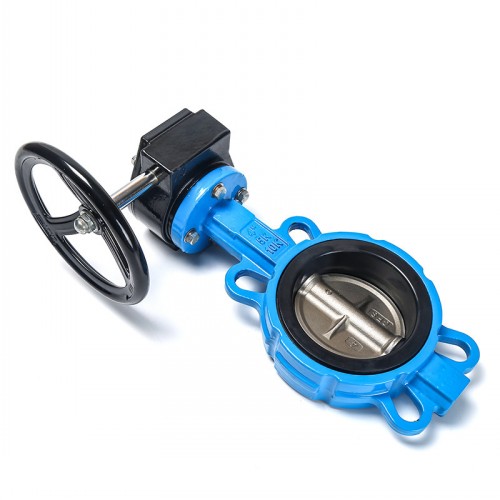

蝸輪對夾蝶閥簡述： 蝸輪對夾蝶閥尺寸小，重量輕，可在各種介質管道中作為截斷、調節流量的設備,對夾蝶閥用在石油、化工、食品、醫藥、造紙、水電、船舶、給排水、冶煉、能源等系統管路上，蝸輪對夾蝶閥可在多種腐蝕性、非腐蝕性的氣體、液體、半流體以及固體粉末管和容器上作為調節和截流設備使用。
蝸輪對夾蝶閥D371X原理作用： 蝶閥的啟閉件是一個圓盤形的蝶板,在閥體內繞其自身的軸線旋轉,從而達到啟閉或調節的目的。蝶閥的優點有結構簡單、體積小、重量輕、安裝尺寸小、開關迅速。
蝸輪對夾蝶閥D371X性能特點： ①本閥結構獨特，操作靈活，省力，方便； ②蝶板采用框架結構，強度高，過流面積大，流阻??； ③密封副材料選用不銹鋼和丁腈耐油橡膠配對，使用壽命長； ④本閥采用雙偏心結構，具有越關越緊的密封功能，密封性能可靠； ⑤整體烤漆、能有效地防止銹蝕且只要更換密封閥座密封材料，就可使用于不同介質； ⑥橡膠密封圈即可位于閥體上，也可以位于蝶板上，可適用不同特點的介質，供用戶選擇； ⑦本閥具有雙向密封功能，安裝時不受介質流向的控制，也不受空間位置的影響，可在任何方向安裝。
| 公稱通徑 | DN50~DN1000 | 適用溫度 | -23℃~121℃ | | 公稱壓力 | PN10/PN16 | 適用介質 | 水、氣、油 |
| 零件名稱 | 材料 | | 閥體 | 球墨鑄鐵、鑄鋼、合金鋼、不銹鋼 | | 蝶板 | 鑄鋼、不銹鋼及特殊材料 | | 密封圈 | 各種橡膠、聚四氟 | | 閥桿 | 2Cr13、不銹鋼 | | 填料 | O型圈、柔性石墨 |

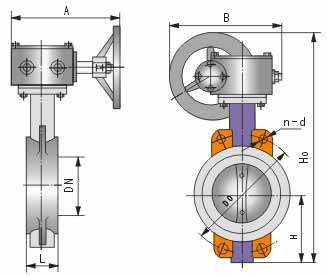

| 公稱通徑 | 結構長度 | 外形尺寸(參考值) | 連接尺寸(標準值) | | 0.6MPa | 1.0MPa | 1.6MPa | | 毫米 | 英寸 | L | H | H0 | A | B | D0 | n-d | D0 | n-d | D0 | n-d | | 50 | 2 | 43 | 63 | 306 | 180 | 200 | 110 | 4-14 | 125 | 4-18 | 125 | 4-18 | | 65 | 21/2 | 46 | 70 | 321 | 180 | 200 | 130 | 4-14 | 145 | 4-18 | 145 | 4-18 | | 80 | 3 | 46 | 83 | 346 | 180 | 200 | 150 | 4-18 | 160 | 8-18 | 160 | 8-18 | | 100 | 4 | 52 | 105 | 387 | 180 | 200 | 170 | 4-18 | 180 | 8-18 | 180 | 8-18 | | 125 | 5 | 56 | 115 | 411 | 180 | 200 | 200 | 8-18 | 210 | 8-18 | 210 | 8-18 | | 150 | 6 | 56 | 137 | 447 | 270 | 280 | 225 | 8-18 | 240 | 8-22 | 240 | 8-22 | | 200 | 8 | 60 | 164 | 572 | 270 | 280 | 280 | 8-18 | 295 | 8-22 | 295 | 12-22 | | 250 | 10 | 68 | 206 | 646 | 270 | 280 | 335 | 12-18 | 350 | 12-22 | 355 | 12-26 | | 300 | 12 | 78 | 230 | 738 | 380 | 420 | 395 | 12-22 | 400 | 12-22 | 410 | 12-26 | | 350 | 14 | 78 | 248 | 761 | 380 | 420 | 445 | 12-22 | 460 | 16-22 | 470 | 16-26 | | 400 | 16 | 102 | 289 | 877 | 450 | 470 | 495 | 16-22 | 515 | 16-26 | 525 | 16-30 | | 450 | 18 | 114 | 320 | 938 | 480 | 490 | 550 | 16-22 | 565 | 20-26 | 585 | 20-30 | | 500 | 20 | 127 | 343 | 993 | 480 | 490 | 600 | 20-22 | 620 | 20-26 | 650 | 20-33 | | 600 | 24 | 154 | 413 | 1131 | 480 | 490 | 705 | 20-26 | 725 | 20-30 | 770 | 20-36 | | 700 | 28 | 165 | 478 | 1476 | 640 | 660 | 810 | 24-26 | 840 | 24-30 | 840 | 24-36 | | 800 | 32 | 190 | 525 | 1533 | 640 | 660 | 920 | 24-30 | 950 | 24-33 | 950 | 24-39 | | 900 | 36 | 203 | 585 | 1655 | 750 | 860 | 1020 | 24-30 | 1050 | 28-33 | 1050 | 28-39 | | 1000 | 40 | 216 | 640 | 1765 | 850 | 900 | 1120 | 28-30 | 1160 | 28-36 | 1170 | 28-42 |
①準備與管道連接前，須沖洗和清除干凈管道中殘存的雜質；
②蝸輪對夾蝶閥D371X安裝使用說明書下載。
|
